Tester hver skjøt med luft – første duktile ledning med Control + i Norge
Her legges 400 meter ny vannledning i Griniveien i Bærum. En helt vanlig VA-jobb for Anlegg Øst AS. Men her skjer det også noe som ikke har vært gjort i Norge før. – En ekstra sikkerhet for tette skjøter, sier VA-formann Tommy Haugen.
På deler av strekket brukes PAMs nye og patenterte løsning Control+, som gjør det mulig å gjennomføre tetthetskontroll av hver enkelt skjøt under montasjen.
Arbeidene i Griniveien er en del av et større prosjekt der det bygges ny gang- og sykkelvei mellom Røakrysset og grensen mot Bærum. Samtidig fornyes kommunal VA på deler av strekningen. Prosjektet gjennomføres av Anlegg Øst Entreprenør på oppdrag fra Akershus Fylkeskommune. Bærum kommune blir eier av VA-anlegget.
Målet er både å etablere en sammenhengende gang- og sykkelforbindelse og å skifte ut et eldre ledningsnett fra 1983 og 1928.
Legger ny vannledning
Selve VA-arbeidet innebærer blant annet legging av rundt 450 meter ny ledning. Grøftene er enkelte steder flere meter dype, ofte i krevende grunnforhold.
Arbeidene gjennomføres samtidig med veiutbyggingen for å unngå flere graveperioder i den trafikkerte Griniveien.
For mannskapet fra Anlegg Øst er dette et ganske vanlig VA-prosjekt.
Men her ble det også noe som ikke har vært gjort på norske vannledninger før: Testing av hver skjøt individuelt med det nye systemet Control+, mens rørene legges.

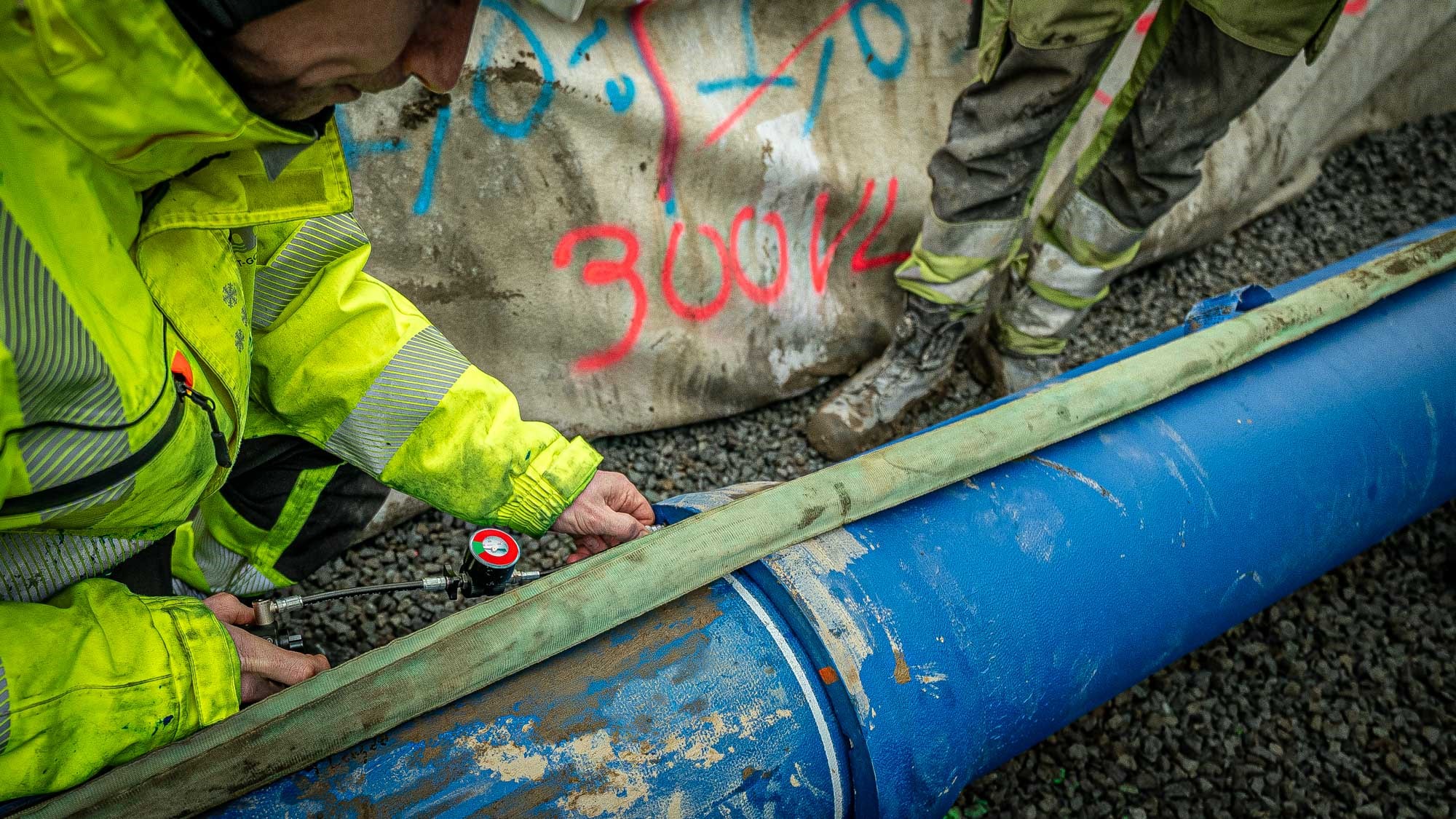

Skjøten kontrolleres for tetthet med Control+. (Foto: Brage Søderholm)
– Det er et fint system. Ideen er god, og det gir en ekstra sikkerhet for at skjøtene blir tette.
Det sier VA-formann Tommy Haugen i Anlegg Øst AS.
Det nye systemet ble introdusert som en nyhet på VA-messene i mars. Prøveinstallasjonen i Bærum er den første som er gjort i Norge.
For mannskapet i grøfta betyr det i praksis én ny operasjon når rørene kobles sammen. Når en ny rørlengde er lagt ned og trukket på plass, kan skjøten testes umiddelbart.

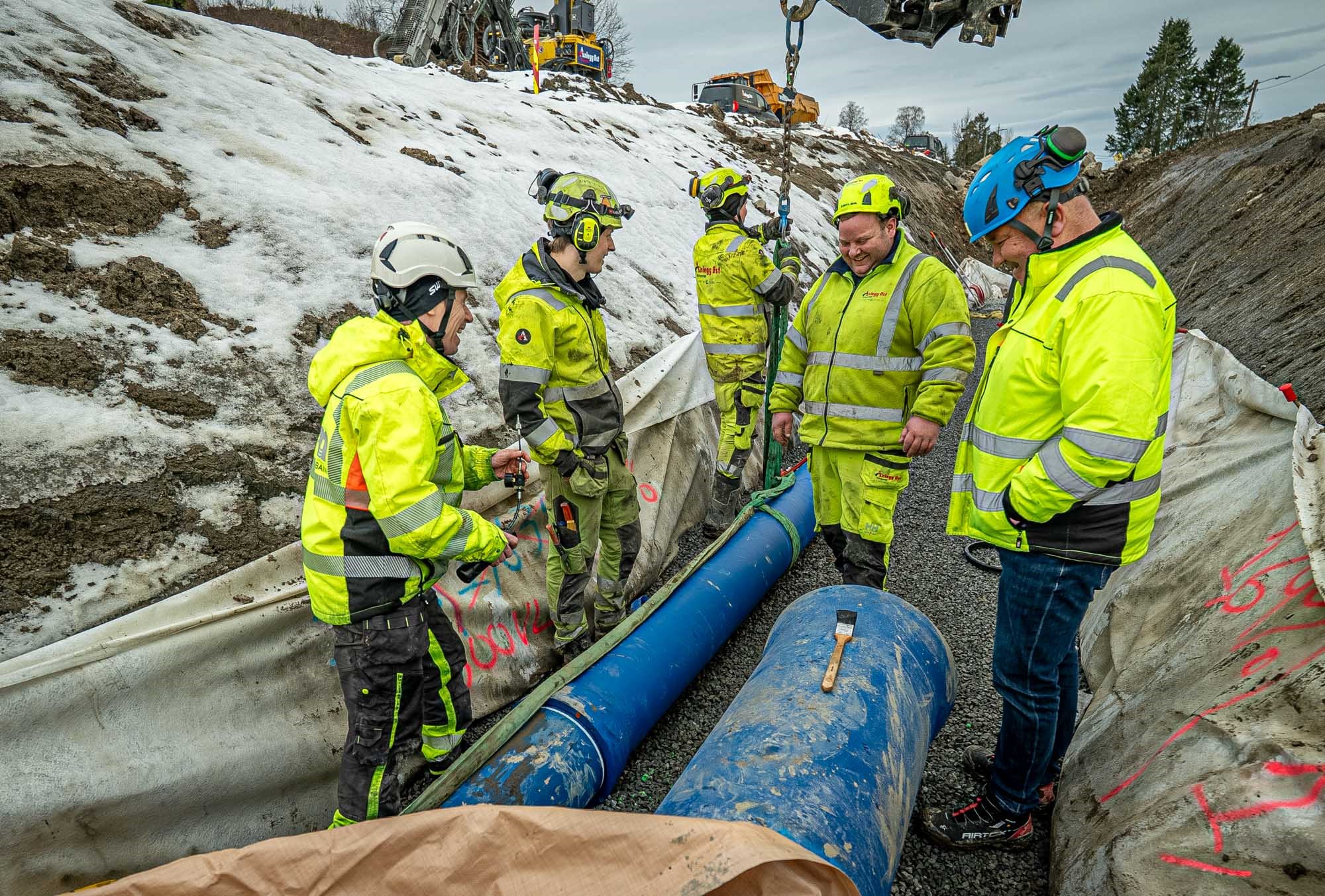

F.v. Knut Stensberg i PAM Norge, rørleggerne Kenneth Ekerhaugen og Petter Gustu Strand, VA-formann Tommy Haugen og Oskar Reier fra Bærum kommune. (Foto: Brage Søderholm)
Tommy Haugen leder VA-arbeidet på anlegget. Laget hans er snart ferdig med strekket i Griniveien.
Kontroll av tetthet med Control+
– Vi har lagt rundt 400 meter her, sier han.
Control+ ble i samarbeid med rørleverandøren PAM Norge brukt for å kontrollere skjøtene etter montering.
– Når vi får testet skjøtene underveis kan vi være sikrere på at strekket blir tett, sier Haugen.
Han understreker imidlertid at systemet er en nyttig ekstra kontroll, men at det ikke erstatter trykkprøvingen av den ferdige ledningen.
Kontrollen gjøres direkte i skjøten. Med en spesiell pumpe tilføres trykkluft gjennom en ventil i pakningen. Hvis trykket holder seg stabilt, er skjøten tett.

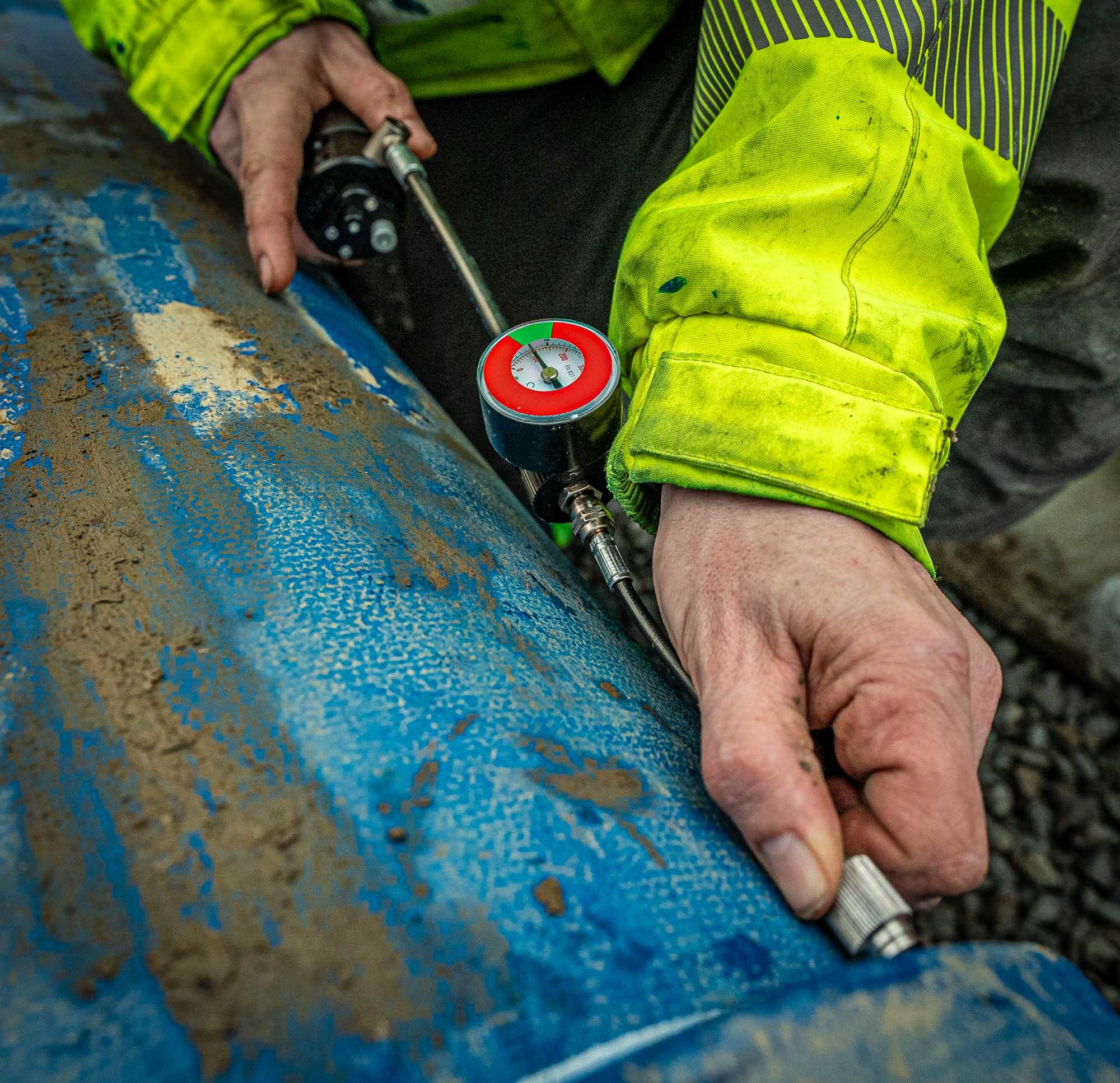

Manometeret i "grønn sektor" indikerer tett skjøt. Kontrollen tar et halvt minutt. (Foto: Brage Søderholm)
Hvis trykket faller, kan det tyde på en montasjefeil. Da kan feilen rettes med en gang.
– Det gir en ekstra sikkerhet før grøfta fylles igjen, sier Haugen.
En vanlig bekymring når nye løsninger tas i bruk, er om det påvirker fremdriften på anlegget. Ifølge Haugen er det ikke tilfelle med Control+.
– Det tar ikke mye ekstra tid. Kanskje et halvt minutt per skjøt, pluss litt tid til å fylle opp luftpatronen.
For mannskapet i grøfta betyr det at kontrollen kan gjøres fortløpende mens rørstrekket bygges.
– Det går raskt, og du får en klar indikasjon på om skjøten er tett, sier han.
Kontrollerer tetthet med luft
Tradisjonelt kontrolleres pakningen i en muffeskjøt ved hjelp av et såkalt søkerblad. Dette føres rundt rørets diameter for å kontrollere at pakningen ligger riktig i sporet.
Metoden kan avdekke om pakningen har flyttet seg, men gir ikke en direkte indikasjon på tetthet.
Med Control+ gjøres kontrollen ved å tilføre luft til pakningens spor. Det gir en direkte kontroll av tettheten i pakningen.
– Holder trykket seg stabilt, er skjøten tett. Hvis trykket faller, vet du at noe ikke stemmer, forklarer Knut Stensberg i PAM Norge.
Han er salgsingeniør i selskapet og følger opp entreprenører og prosjekter der PAM-rør installeres.
Knut Stensberg, SG PAM Norge AS. Her med verktøyet til Control+. (Foto: Brage Søderholm)
Med Control+ har PAM ønsket å lage et system som kan oppdage montasjefeil tidligere i byggeprosessen. Systemet er enkelt i bruk. Det kan også gi en ekstra sikkerhet til ledningseier ved at også kommunens egne folk kan kontrollere skjøtene fortløpende.
Hvis en feil først oppdages under den ordinære trykkprøvingen av ledningen, er grøfta som oftest fylt igjen. I verste fall kan også veien over ledningen være asfaltert. Da kan det bli både kostbart og tidkrevende å finne og rette feilen.
– Med denne løsningen kan man kontrollere skjøtene underveis, før grøfta lukkes, sier Stensberg.
Trykkprøving fortsatt viktig
Han beskriver systemet som en tetthetskontroll av skjøten før den ordinære trykkprøvingen av ledningen.
– Det er ikke en erstatning for trykkprøving av ledningen, men en ekstra kontroll av hver enkelt skjøt under montasjen.
Selve prinsippet bak systemet er relativt enkelt.
Pakningen i skjøten er utstyrt med en ventil. Gjennom denne kan man tilføre luft til pakningens spor.

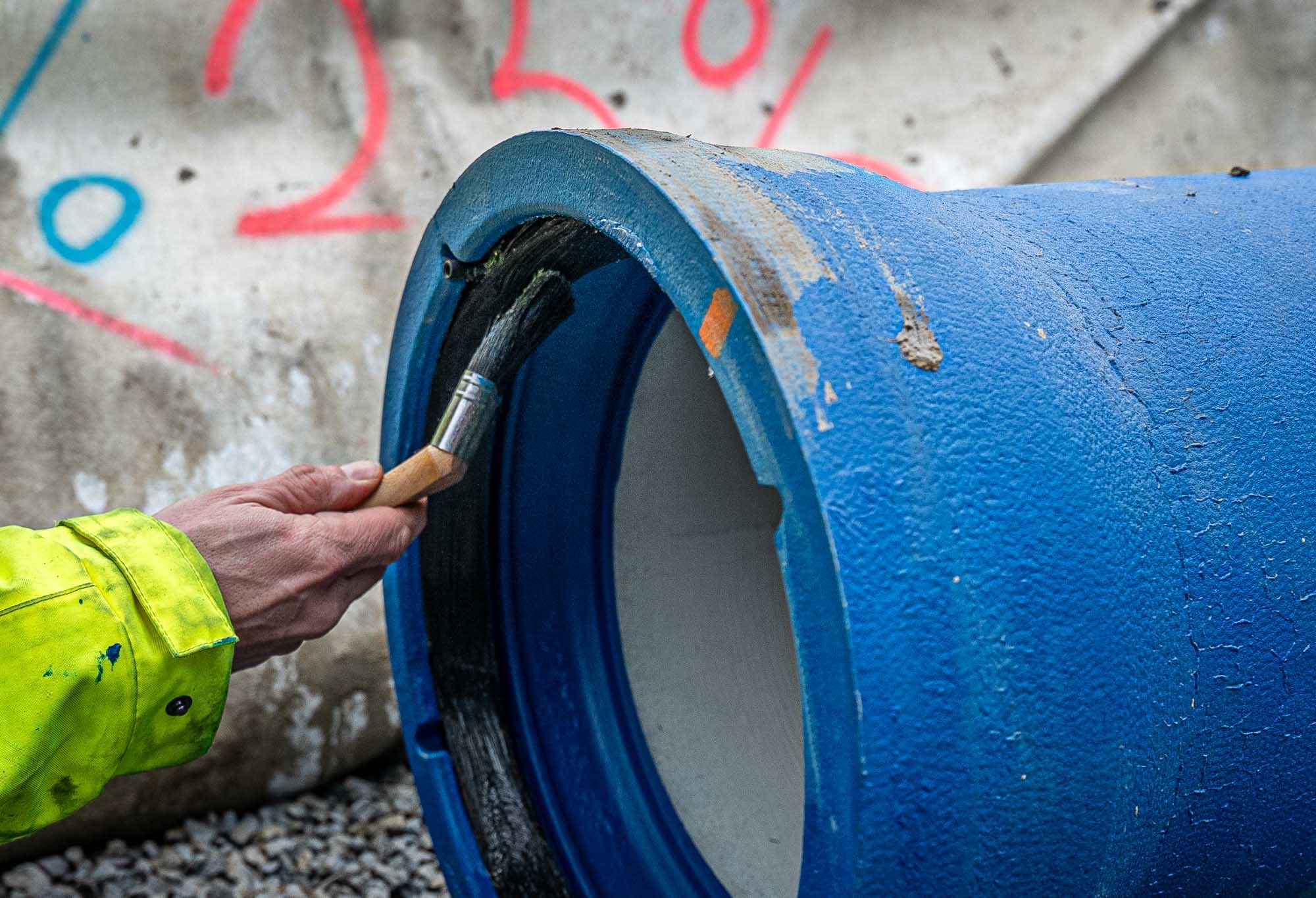

Legg merke til ventilen ved penselen. (Foto: Brage Søderholm)
Ventilen kan sammenlignes med ventilen på et sykkeldekk. En spiss kobles til ventilen, og en luftpatron brukes til å tilføre luft.
Hvis trykket holder seg stabilt i noen sekunder, er skjøten tett.
– Da vet du at skjøten er riktig montert, sier Stensberg.
Rørene er støpt med fire utsparinger i godset til ventilen. Det gjør det mulig å plassere pakningen slik at ventilen ligger lett tilgjengelig i øvre del av røret, og ikke havner nede i fundamentet.
Det gjør det enkelt å gjennomføre testen mens arbeidet pågår.
SG PAM Norge introduserte Control + som årets nyhet til bransjen VA-messene, den ambulerende VA-messen som i 2026 besøkte Oslo, Trondheim, Bergen og Kristiansand.
Ifølge Stensberg har interessen vært stor.
Ekstra trygghet for tette skjøter
– Både entreprenører og byggherrer virker nysgjerrige og ser verdien av en løsning som gjør det mulig å kontrollere hver skjøt.
Installasjonen i Griniveien er første gang PAM Norge demonstrerer systemet i praksis under rørlegging.
– Jeg har gledet meg til denne dagen. Dette var første gang jeg gjorde dette live på et anlegg, sier Stensberg.
For mannskapet i grøfta er den foreløpige vurderingen klar: Systemet er lett å bruke, og kontrollen går raskt. Erfaringen så langt gjør at VA-formann Tommy Haugen gjerne ser løsningen brukt igjen.
– Det er et bra system. En god idé. Det er noe vi gjerne kan ha med videre, for å være sikrere underveis på at strekket blir tett. Men trykkprøvingen til slutt er fortsatt avgjørende, understreker Tommy Haugen.
Control+ – kort forklart
- Tetthetskontroll av hver skjøt under montering
- Luft tilføres pakningens spor via ventil
- Stabilt trykk = tett skjøt
- Tar ca. 30 sekunder
- Erstatter ikke ordinær trykkprøving
